Gruppe: R2412

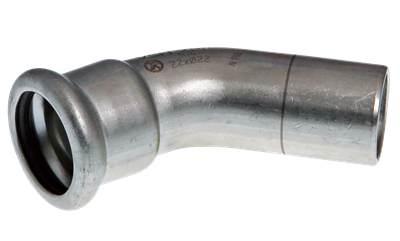

Bei VSH XPress R2412 handelt es sich um einen 45° Bogen aus Edelstahl mit einer Pressanschluss und einem Rohrende. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Edelstahl Rohrleitungssystem, das für Heizung und Kühlung geeignet ist.
Heizung
Kühlung
Druckluft
Solarenergie
Zweckbau
Industrie
keine Zulassungen vorhanden
Artikelnummer
Abmessung
L x B x H
Gewicht
Verpackung
GTIN
Artikelnummer
Abmessung
15xØ15
L x B x H
62x23x44 mm
Gewicht
0,04 kg
Verpackung
Beutel (10 stk)
GTIN
08711985538489
Artikelnummer
Abmessung
18xØ18
L x B x H
66x27x47 mm
Gewicht
0,05 kg
Verpackung
Beutel (10 stk)
GTIN
08711985538496
Artikelnummer
Abmessung
22xØ22
L x B x H
73x32x54 mm
Gewicht
0,07 kg
Verpackung
Beutel (10 stk)
GTIN
08711985538502
Artikelnummer
Abmessung
28xØ28
L x B x H
82x38x61 mm
Gewicht
0,1 kg
Verpackung
Beutel (10 stk)
GTIN
08711985538519
Artikelnummer
Abmessung
35xØ35
L x B x H
95x45x71 mm
Gewicht
0,13 kg
Verpackung
Beutel (5 stk)
GTIN
08711985538526
Artikelnummer
Abmessung
42xØ42
L x B x H
116x54x86 mm
Gewicht
0,21 kg
Verpackung
Beutel (4 stk)
GTIN
08711985538533
Artikelnummer
Abmessung
54xØ54
L x B x H
135x65x103 mm
Gewicht
0,29 kg
Verpackung
Beutel (2 stk)
GTIN
08711985538540
Artikelnummer
Abmessung
76,1xØ76,1
L x B x H
208x94x157 mm
Gewicht
0,82 kg
Verpackung
Beutel (2 stk)
GTIN
08711985538557
Artikelnummer
Abmessung
88,9xØ88,9
L x B x H
236x109x179 mm
Gewicht
1,1 kg
Verpackung
Beutel (2 stk)
GTIN
08711985538564
Artikelnummer
Abmessung
108xØ108
L x B x H
285x133x213 mm
Gewicht
1,63 kg
Verpackung
Beutel (2 stk)
GTIN
08711985538571
Artikelnummer
size
d1
DN1
l1
z1
d2
DN2
l2
z2
Radius
Winkel
Artikelnummer
123460535size
15xØ15
d1
15,0
DN1
DN12
l1
30
z1
10
d2
15,0
DN2
DN12
l2
38
z2
18
Radius
18
Winkel
45
Artikelnummer
123460536size
18xØ18
d1
18,0
DN1
DN15
l1
32
z1
12
d2
18,0
DN2
DN15
l2
39
z2
19
Radius
22
Winkel
45
Artikelnummer
123460537size
22xØ22
d1
22,0
DN1
DN20
l1
35
z1
14
d2
22,0
DN2
DN20
l2
42
z2
21
Radius
27
Winkel
45
Artikelnummer
123460538size
28xØ28
d1
28,0
DN1
DN25
l1
40
z1
17
d2
28,0
DN2
DN25
l2
46
z2
23
Radius
34
Winkel
45
Artikelnummer
123460539size
35xØ35
d1
35,0
DN1
DN32
l1
46
z1
20
d2
35,0
DN2
DN32
l2
51
z2
25
Radius
42
Winkel
45
Artikelnummer
123460540size
42xØ42
d1
42,0
DN1
DN40
l1
56
z1
26
d2
42,0
DN2
DN40
l2
63
z2
33
Radius
51
Winkel
45
Artikelnummer
123460541size
54xØ54
d1
54,0
DN1
DN50
l1
65
z1
30
d2
54,0
DN2
DN50
l2
73
z2
38
Radius
65
Winkel
45
Artikelnummer
123460542size
76,1xØ76,1
d1
76,1
DN1
DN65
l1
98
z1
43
d2
76,1
DN2
DN65
l2
117
z2
62
Radius
91
Winkel
45
Artikelnummer
123460543size
88,9xØ88,9
d1
88,9
DN1
DN80
l1
112
z1
49
d2
88,9
DN2
DN80
l2
131
z2
68
Radius
107
Winkel
45
Artikelnummer
123460544size
108xØ108
d1
108,0
DN1
DN100
l1
138
z1
61
d2
108,0
DN2
DN100
l2
154
z2
77
Radius
130
Winkel
45
Farbe
silber
Materialien
Edelstahl (Edelstahl 304 (1.4301))
Verarbeitung
Keine
Formen
Bogen (45º)
Verbindung
Press (M), Rohrende
Abdichtung
EPDM
Produktgruppe
Fittings
ETIM-Klasse
EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer
73072980
Marke
VSH
Serie
XPress Edelstahl 304
Produkttyp
R2412
UNSPS
40172107
Max. Betriebsdruck (bar)
16 bar
Min. Betriebstemperatur Medium
-35 °C
Max. Betriebstemperatur Medium
135 °C
Spitzentemperatur Medium
150 °C
Eigenschaften
Wert
Eigenschaften
ETIM-Klasse
Eigenschaften
Werkstoff des Anschlusses 1
Wert
rostfreier Stahl
Eigenschaften
Werkstoffgüte Anschluss 1
Wert
Edelstahl 304 L (1.4307)
Eigenschaften
Oberflächenschutz Anschluss 1
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 1
Wert
unbehandelt
Eigenschaften
Werkstoff des Anschlusses 2
Wert
rostfreier Stahl
Eigenschaften
Werkstoffgüte Anschluss 2
Wert
Edelstahl 304 L (1.4307)
Eigenschaften
Oberflächenschutz Anschluss 2
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 2
Wert
unbehandelt
Eigenschaften
Form
Wert
Bogen
Eigenschaften
Ausführung
Wert
1-teilig
Eigenschaften
Winkel des Bogens
Wert
45°
Eigenschaften
Reduzierend
Wert
Nein
Eigenschaften
Exzentrisch
Wert
Nein
Eigenschaften
Systemgebunden
Wert
Ja
Eigenschaften
Anschluss 1
Wert
Pressmuffe
Eigenschaften
Konturcode Verbindung 1
Wert
M
Eigenschaften
Anschluss 2
Wert
Lötende
Eigenschaften
Hauptfarbe Fitting
Wert
grau
Eigenschaften
Druckstufe Flansch (PN)
Wert
PN 16
Eigenschaften
Material Dichtung
Wert
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Eigenschaften
Mit Stoßnocken
Wert
Ja
Eigenschaften
Mediumtemperatur (Dauerbetrieb)
Wert
-35°C - 135°C
Eigenschaften
Mediumtemperatur (Dauerbetrieb) (imperial)
Wert
-31°F - 275°F
Eigenschaften
Max. Arbeitsdruck bei 20 °C
Wert
16bar
Eigenschaften
Max. Arbeitsdruck bei 20 °C (imperial)
Wert
232,06psi
Eigenschaften
Mit thermischer Isolierung
Wert
Nein
Eigenschaften
Mit Dichtungsmaterial
Wert
Nein
Eigenschaften
Verschlossen
Wert
Nein
Eigenschaften
Mit Verbindungsanzeige
Wert
Nein
Eigenschaften
Mit Entleerungsventil
Wert
Nein
Eigenschaften
Mit Entlüfter
Wert
Nein
Eigenschaften
FM-Prüfung
Wert
Nein
Eigenschaften
LPCB-Prüfung
Wert
Nein
Eigenschaften
ULC-Qualitätskennzeichen
Wert
Nein
Eigenschaften
UL-Prüfung
Wert
Nein
Eigenschaften
VdS-geprüft
Wert
Nein
Eigenschaften
DVGW-Siegel für Gas
Wert
Nein
Eigenschaften
DVGW-Siegel für Wasser
Wert
Nein
Eigenschaften
KIWA-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA Prüfung
Wert
Nein
Eigenschaften
KOMO-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA - AR 214 (H2)
Wert
Nein
