Broen Ballofix winkelanschlusskugelhahn (Klemmring-Verschraubung)

Gruppe: B3883

Die B3883 Broen Ballofix Mini-Kugelhähne sind hochwertige, kompakte Kugelhähne in hoher Verarbeitungsqualität. Das Design und die verwendeten Materialien, garantieren einen reibungslosen Betrieb, auch nach mehreren Jahren der Nutzung. Die Griffe sind in verschiedenen Farben erhältlich, so dass eine Farbcodierung möglich ist. Durch das breite Sortiment ist für jede Anwendung eine optimale Ausführung verfügbar.
  • Broen Ballofix Kugelhähne können mit einem Schraubendreher oder einem Ballofix Griff bedient werden
  • wir empfehlen, Ballofix Kugelhähne zweimal im Jahr zu öffnen und zu schließen & nbsp; um eine optimale Funktion zu gewährleisten
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

KIWA

KIWA

Artikelnummer

size

d1

DN1

l1

z1

slw1

DN2

l2

z2

slw2

slw0

Winkel

Artikelnummer

6005241

size

12xG3/8" (DN10R) Cr

d1

12,0

DN1

DN10

l1

31

z1

12

slw1

20

DN2

3/8" (DN10)

l2

25

z2

20

slw2

21

slw0

22

Winkel

90

technical drawing for product

Eigenschaften

Farbe

chrom

Materialien

Messing (CW625N (DZR))

Verarbeitung

Verchromt

Formen

Senkrecht (90º)

Verbindung

Komprimierung, Mutter

Druckstufe product

PN 10

Abdichtung

EPDM

Durchfluss (Vollständige Durchfluß)

8,5 mm (No)

Allgemein

Produktgruppe

Ventile (Kugelhahn)

ETIM-Klasse

EC011344 Eckventil

Intrastat-Nummer

84818081

Marke

Broen

Serie

Ballofix

Produkttyp

B3883

UNSPS

40141607

SCIP

e78c0723-c6e6-479c-bcc1-e395a5461292

Technisch

Max. Betriebsdruck (bar)

10 bar

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

120 °C

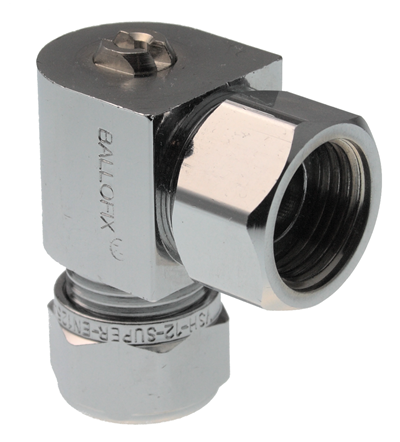

image for B3883

Bild | png

B3883

image for Diagram

Diagramm | png

Diagram

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Form

Wert

rechtwinklig

Eigenschaften

Einbau

Wert

Nein

Eigenschaften

Schließmechanismus

Wert

Kugel

Eigenschaften

Mit Abdeckrosette

Wert

Nein

Eigenschaften

Abschließbar

Wert

Nein

Eigenschaften

Anschluss Vorlauf

Wert

Klemmring

Eigenschaften

Anschlussmaß Zufuhr

Wert

12 mm

Eigenschaften

Abzweigender Anschluss

Wert

Innengewinde

Eigenschaften

Abmessungen abzweigender Anschluss

Wert

3/8 Zoll

Eigenschaften

Material Hahn

Wert

Messing

Eigenschaften

Grundfarbe

Wert

Chrom

Eigenschaften

Akzentfarbe

Wert

Chrom

Eigenschaften

Verlängerungsset lieferbar

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Ja

Artikelnummer

carbon footprint (A1-A3) Produktionszyklus

carbon footprint (A-C) CO2-Fußabdruck

carbon footprint (A-D) Lebenszyklus

Datenquelle

Artikelnummer

6005241

carbon footprint (A1-A3) Produktionszyklus

0,84kgCO2e

carbon footprint (A-C) CO2-Fußabdruck

0,88kgCO2e

carbon footprint (A-D) Lebenszyklus

0,87kgCO2e

Datenquelle

EPD
