VSH XPress Kupfer Sprungbogen verchromt (Press x Rohrende)

Gruppe: 7086C

Bei VSH XPress 7086C handelt es sich um einen Sprungbogen aus Kupfer verchromt mit einer Pressanschluss und einem Rohrende. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Rohrleitungssystem, das für jede denkbare Anwendung geeignet ist.

  • mit allen relevanten Zulassungen versehen
  • unverpresst undicht
  • klare Kennzeichnung des Materials und der Dimension auf dem Fitting
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Druckluft

Druckluft

Vakuum

Vakuum

Segmente

Wohnungsbau

Wohnungsbau

Zweckbau

Zweckbau

Industrie

Industrie

Schiffbau

Schiffbau

Zertifikate

Kitemark

Kitemark

RISE

RISE

WRAS

WRAS

Artikelnummer

size

d1

DN1

l1

z1

d2

DN2

Artikelnummer

4809684

size

15xØ15 Cr

d1

15,0

DN1

DN12

l1

110

z1

90

d2

15,0

DN2

DN12

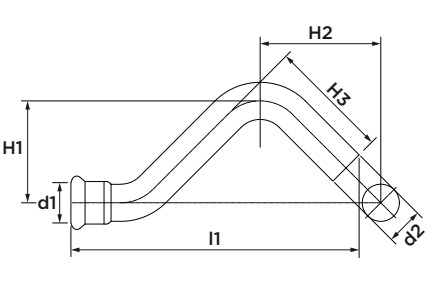

technical drawing for product

Eigenschaften

Farbe

kupfer

Materialien

Kupfer (CW024A (UNS C12200))

Verarbeitung

Verchromt

Formen

Übersprung

Verbindung

Press (M), Rohrende

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

74121000

Marke

VSH

Serie

XPress Kupfer

Produkttyp

7086C

Technisch

Max. Betriebsdruck (bar)

16 bar

Min. Betriebstemperatur Medium

-20 °C

Max. Betriebstemperatur Medium

110 °C

Spitzentemperatur Medium

135 °C

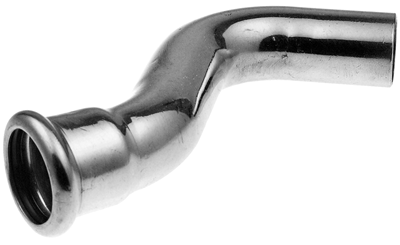

image for 7086C

Bild | png

7086C

image for Diagram

Diagramm | png

Diagram

Zertifikat | pdf

VSH XPress Copper RISE 12-108 mm SE

Zertifikat | pdf

VSH_XPress_Copper_WRAS

Zertifikat | pdf

XPress Copper BSI

Zertifikat | pdf

VSH XPress Copper RISE 12-108 mm EN

Installations- & Wartungsdokument | pdf

VSH XPress installation instructions

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

Kupfer

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Cu-DHP (CW024A)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

verchromt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

Kupfer

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

verchromt

Eigenschaften

Form

Wert

Versprung

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Ja

Eigenschaften

Nenndurchmesser Anschluss 1

Wert

DN 12

Eigenschaften

Rohraußendurchmesser Anschluss 1

Wert

15mm

Eigenschaften

Rohraußendurchmesser Anschluss 1 (imperial)

Wert

0,59"

Eigenschaften

Wanddicke Anschluss 1

Wert

1,3mm

Eigenschaften

Wanddicke Anschluss 1 (imperial)

Wert

0,05"

Eigenschaften

Anschluss 1

Wert

Pressmuffe

Eigenschaften

Konturcode Verbindung 1

Wert

M

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

DN 12

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

15mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

0,59"

Eigenschaften

Anschluss 2

Wert

Lötende

Eigenschaften

Hauptfarbe Fitting

Wert

Kupfer

Eigenschaften

Druckstufe Flansch (PN)

Wert

PN 16

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Länge

Wert

20mm

Eigenschaften

Länge Anschluss 1

Wert

110mm

Eigenschaften

Länge Anschluss 1 (imperial)

Wert

4,33"

Eigenschaften

Arbeitslänge Anschluss 1

Wert

90mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

3,54"

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-20°C - 110°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-4°F - 230°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

16bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

232,06psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Nein

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein

Artikelnummer

carbon footprint (A-C) CO2-Fußabdruck

Datenquelle

Artikelnummer

4809684

carbon footprint (A-C) CO2-Fußabdruck

0,32kgCO2e

Datenquelle

TM65
