Artikel: 4755201

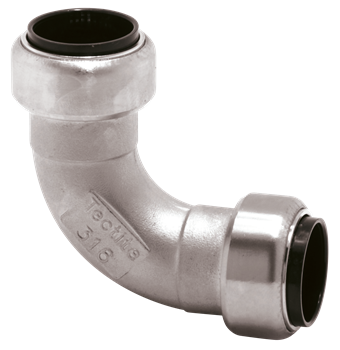

VSH Tectite 316 TS18 ist ein 90 Grad Bogen mit zwei Steckanschlüssen. Durch den Einsatz von VSH Tectite verwenden Sie eine erstklassige Steckverbindung mit einzigartiger Technologie. VSH Tectite bietet eine Rohrleitung, die für häusliche und leicht gewerbliche Anwendungen geeignet ist.
Trinkwasser
Heizung
Kühlung
Zweckbau
Industrie
Kitemark
DVGW Wasser
NSF
UK water regulation 4
WRAS
Eigenschaften
Wert
Eigenschaften
d1
Wert
22,0
Eigenschaften
DN1
Wert
DN20
Eigenschaften
l1
Wert
54
Eigenschaften
z1
Wert
27
Eigenschaften
d2
Wert
22,0
Eigenschaften
DN2
Wert
DN20
Eigenschaften
l2
Wert
54
Eigenschaften
z2
Wert
27
Eigenschaften
Radius
Wert
33
Eigenschaften
Winkel
Wert
90
Farbe
silber
Materialien
Edelstahl (Edelstahl 316L (1.4404))
Verarbeitung
Keine
Formen
Bogen (90º)
Verbindung
Stecken, stecken
Abdichtung
EPDM
Produktgruppe
Fittings (Demontierbar)
ETIM-Klasse
EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer
73072980
Marke
VSH
Serie
Tectite 316
Produkttyp
TS18
UNSPS
40172807
Artikel
VSH Tectite 316 Bogen 90° i/i 22
Artikelnummer mit GTIN
4755201 (05022050260109)
Produktnummer mit GTIN
26007 (05022050260093)
Hersteller
Aalberts integrated piping systems Ltd (Pegler)
Vorgänger
TS002A22Artikelgruppe
TS18 - VSH Tectite 316 Bogen 90° i/i (2 x Steck)
Abmessung
22
Gewicht
0,14 kg
L x B x H
71x34x71 mm
Verpackung
Beutel (5 stk)
Max. Betriebsdruck (bar)
20 bar
Min. Betriebstemperatur Medium
-24 °C
Max. Betriebstemperatur Medium
114 °C
Spitzentemperatur Medium
114 °C
Eigenschaften
Wert
Eigenschaften
ETIM-Klasse
Eigenschaften
Werkstoff des Anschlusses 1
Wert
rostfreier Stahl
Eigenschaften
Werkstoffgüte Anschluss 1
Wert
Edelstahl 316 L (1.4404)
Eigenschaften
Oberflächenschutz Anschluss 1
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 1
Wert
unbehandelt
Eigenschaften
Werkstoff des Anschlusses 2
Wert
rostfreier Stahl
Eigenschaften
Werkstoffgüte Anschluss 2
Wert
Edelstahl 316 L (1.4404)
Eigenschaften
Oberflächenschutz Anschluss 2
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 2
Wert
unbehandelt
Eigenschaften
Form
Wert
Bogen
Eigenschaften
Ausführung
Wert
1-teilig
Eigenschaften
Winkel des Bogens
Wert
90°
Eigenschaften
Radius des Bogens
Wert
33mm
Eigenschaften
Radius des Bogens (imperial)
Wert
1,3"
Eigenschaften
Reduzierend
Wert
Nein
Eigenschaften
Exzentrisch
Wert
Nein
Eigenschaften
Systemgebunden
Wert
Nein
Eigenschaften
Nenndurchmesser Anschluss 1
Wert
DN 20
Eigenschaften
Rohraußendurchmesser Anschluss 1
Wert
22mm
Eigenschaften
Rohraußendurchmesser Anschluss 1 (imperial)
Wert
0,87"
Eigenschaften
Wanddicke Anschluss 1
Wert
1,4mm
Eigenschaften
Anschluss 1
Wert
Einsteck (Push-Fitting)
Eigenschaften
Nenndurchmesser Anschluss 2
Wert
DN 20
Eigenschaften
Rohraußendurchmesser Anschluss 2
Wert
22mm
Eigenschaften
Rohraußendurchmesser Anschluss 2 (imperial)
Wert
0,87"
Eigenschaften
Wanddicke Anschluss 2
Wert
1,4mm
Eigenschaften
Anschluss 2
Wert
Einsteck (Push-Fitting)
Eigenschaften
Hauptfarbe Fitting
Wert
grau
Eigenschaften
Material Dichtung
Wert
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Eigenschaften
Mit Stoßnocken
Wert
Ja
Eigenschaften
Zugfest
Wert
Ja
Eigenschaften
Länge
Wert
71mm
Eigenschaften
Länge Anschluss 1
Wert
54mm
Eigenschaften
Länge Anschluss 1 (imperial)
Wert
2,13"
Eigenschaften
Arbeitslänge Anschluss 1
Wert
27mm
Eigenschaften
Arbeitslänge Anschluss 1 (imperial)
Wert
1,06"
Eigenschaften
Länge Anschluss 2
Wert
54mm
Eigenschaften
Länge Anschluss 2 (imperial)
Wert
2,13"
Eigenschaften
Arbeitslänge Anschluss 2
Wert
27mm
Eigenschaften
Arbeitslänge Anschluss 2 (imperial)
Wert
1,06"
Eigenschaften
Mediumtemperatur (Dauerbetrieb)
Wert
-24°C - 114°C
Eigenschaften
Mediumtemperatur (Dauerbetrieb) (imperial)
Wert
-11,2°F - 237,2°F
Eigenschaften
Max. Arbeitsdruck bei 20 °C
Wert
20bar
Eigenschaften
Max. Arbeitsdruck bei 20 °C (imperial)
Wert
290,08psi
Eigenschaften
Mit thermischer Isolierung
Wert
Nein
Eigenschaften
Mit Dichtungsmaterial
Wert
Nein
Eigenschaften
Verschlossen
Wert
Nein
Eigenschaften
Mit Verbindungsanzeige
Wert
Nein
Eigenschaften
Mit Entleerungsventil
Wert
Nein
Eigenschaften
Mit Entlüfter
Wert
Nein
Eigenschaften
FM-Prüfung
Wert
Nein
Eigenschaften
LPCB-Prüfung
Wert
Nein
Eigenschaften
ULC-Qualitätskennzeichen
Wert
Nein
Eigenschaften
UL-Prüfung
Wert
Nein
Eigenschaften
DIN-CERTCO-Zertifikat
Wert
Nein
Eigenschaften
VdS-geprüft
Wert
Nein
Eigenschaften
Mit TÜV-Zulassung
Wert
Nein
Eigenschaften
DVGW-Siegel für Gas
Wert
Nein
Eigenschaften
DVGW-Siegel für Wasser
Wert
Ja
Eigenschaften
Zertifiziert nach NF 545
Wert
Nein
Eigenschaften
KIWA-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA Prüfung
Wert
Nein
Eigenschaften
KOMO-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA - AR 214 (H2)
Wert
Nein
Eigenschaften
Typenzulassung nach BBR/EKS
Wert
Nein
carbon footprint (A-C) CO2-Fußabdruck
0,96kgCO2e
