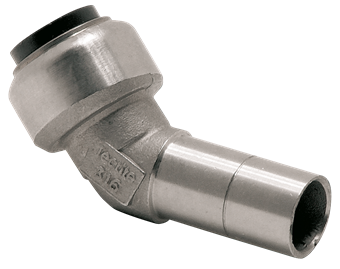

VSH Tectite 316 Winkel 45° i/a 28

Artikel: 4755036

VSH Tectite 316 TS21S ist ein 45 Grad Bogen mit einem Steckanschluss und einem Rohrende. Durch den Einsatz von VSH Tectite verwenden Sie eine erstklassige Steckverbindung mit einzigartiger Technologie. VSH Tectite bietet eine Rohrleitung, die für häusliche und leicht gewerbliche Anwendungen geeignet ist.

  • demontierbar
  • keine Arbeiten mit offener Flamme
  • Elektrisch leitend
  • ausgestattet mit allen relevanten Zulassungen
mehr lesen
weniger lesen
if the download did not start automatically, click here

PDF generation failed, please try again later

Anwendungen

Trinkwasser

Trinkwasser

Heizung

Heizung

Kühlung

Kühlung

Segmente

Zweckbau

Zweckbau

Industrie

Industrie

Zertifikate

Kitemark

Kitemark

CSN

CSN

DVGW Wasser

DVGW Wasser

KIWA

KIWA

UK water regulation 4

UK water regulation 4

WRAS

WRAS

Eigenschaften

Wert

Eigenschaften

d1

Wert

28,0

Eigenschaften

DN1

Wert

DN25

Eigenschaften

l1

Wert

41

Eigenschaften

z1

Wert

7

Eigenschaften

d2

Wert

28,0

Eigenschaften

DN2

Wert

DN25

Eigenschaften

l2

Wert

48

Eigenschaften

z2

Wert

17

drawing for product

Eigenschaften

Farbe

silber

Materialien

Edelstahl (Edelstahl 316L (1.4404))

Verarbeitung

Keine

Formen

Winkel (45º)

Verbindung

Stecken, Rohrende

Abdichtung

EPDM

Allgemein

Produktgruppe

Fittings (Demontierbar)

ETIM-Klasse

EC003024 Fitting mit 2 Anschlüssen

Intrastat-Nummer

73072980

Marke

VSH

Serie

Tectite 316

Produkttyp

TS21S

UNSPS

40172807

Informationen zum Produkt

Artikel

VSH Tectite 316 Winkel 45° i/a 28

Artikelnummer mit GTIN

4755036 (05022050260734)

Produktnummer mit GTIN

26068 (05022050260727)

Hersteller

Aalberts integrated piping systems Ltd (Pegler)

Vorgänger

TS04028

Artikelgruppe

TS21S - VSH Tectite 316 Bogen 45° i/a (Steck x a )

Abmessung

28xØ28

Gewicht

0,16 kg

L x B x H

94x42x62 mm

Verpackung

Beutel (5 stk)

Technisch

Max. Betriebsdruck (bar)

20 bar

Min. Betriebstemperatur Medium

-24 °C

Max. Betriebstemperatur Medium

114 °C

Spitzentemperatur Medium

114 °C

Eigenschaften

Wert

Eigenschaften

ETIM-Klasse

Eigenschaften

Werkstoff des Anschlusses 1

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 1

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 1

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 1

Wert

unbehandelt

Eigenschaften

Werkstoff des Anschlusses 2

Wert

rostfreier Stahl

Eigenschaften

Werkstoffgüte Anschluss 2

Wert

Edelstahl 316 L (1.4404)

Eigenschaften

Oberflächenschutz Anschluss 2

Wert

unbehandelt

Eigenschaften

Oberflächenbehandlung Anschluss 2

Wert

unbehandelt

Eigenschaften

Form

Wert

Bogen

Eigenschaften

Ausführung

Wert

1-teilig

Eigenschaften

Winkel des Bogens

Wert

45°

Eigenschaften

Reduzierend

Wert

Nein

Eigenschaften

Exzentrisch

Wert

Nein

Eigenschaften

Systemgebunden

Wert

Nein

Eigenschaften

Nenndurchmesser Anschluss 1

Wert

DN 25

Eigenschaften

Rohraußendurchmesser Anschluss 1

Wert

28mm

Eigenschaften

Rohraußendurchmesser Anschluss 1 (imperial)

Wert

1,1"

Eigenschaften

Wanddicke Anschluss 1

Wert

1,5mm

Eigenschaften

Anschluss 1

Wert

Einsteck (Push-Fitting)

Eigenschaften

Nenndurchmesser Anschluss 2

Wert

DN 25

Eigenschaften

Rohraußendurchmesser Anschluss 2

Wert

28mm

Eigenschaften

Rohraußendurchmesser Anschluss 2 (imperial)

Wert

1,1"

Eigenschaften

Anschluss 2

Wert

Lötende

Eigenschaften

Hauptfarbe Fitting

Wert

grau

Eigenschaften

Material Dichtung

Wert

Ethylen-Propylen-Dien-Kautschuk (EPDM)

Eigenschaften

Mit Stoßnocken

Wert

Ja

Eigenschaften

Zugfest

Wert

Ja

Eigenschaften

Länge

Wert

94mm

Eigenschaften

Länge Anschluss 1

Wert

41mm

Eigenschaften

Länge Anschluss 1 (imperial)

Wert

1,61"

Eigenschaften

Arbeitslänge Anschluss 1

Wert

7mm

Eigenschaften

Arbeitslänge Anschluss 1 (imperial)

Wert

0,28"

Eigenschaften

Länge Anschluss 2

Wert

48mm

Eigenschaften

Länge Anschluss 2 (imperial)

Wert

1,89"

Eigenschaften

Arbeitslänge Anschluss 2

Wert

17mm

Eigenschaften

Arbeitslänge Anschluss 2 (imperial)

Wert

0,67"

Eigenschaften

Mediumtemperatur (Dauerbetrieb)

Wert

-24°C - 114°C

Eigenschaften

Mediumtemperatur (Dauerbetrieb) (imperial)

Wert

-11,2°F - 237,2°F

Eigenschaften

Max. Arbeitsdruck bei 20 °C

Wert

20bar

Eigenschaften

Max. Arbeitsdruck bei 20 °C (imperial)

Wert

290,08psi

Eigenschaften

Mit thermischer Isolierung

Wert

Nein

Eigenschaften

Mit Dichtungsmaterial

Wert

Nein

Eigenschaften

Verschlossen

Wert

Nein

Eigenschaften

Mit Verbindungsanzeige

Wert

Nein

Eigenschaften

Mit Entleerungsventil

Wert

Nein

Eigenschaften

Mit Entlüfter

Wert

Nein

Eigenschaften

FM-Prüfung

Wert

Nein

Eigenschaften

LPCB-Prüfung

Wert

Nein

Eigenschaften

ULC-Qualitätskennzeichen

Wert

Nein

Eigenschaften

UL-Prüfung

Wert

Nein

Eigenschaften

DIN-CERTCO-Zertifikat

Wert

Nein

Eigenschaften

VdS-geprüft

Wert

Nein

Eigenschaften

Mit TÜV-Zulassung

Wert

Nein

Eigenschaften

DVGW-Siegel für Gas

Wert

Nein

Eigenschaften

DVGW-Siegel für Wasser

Wert

Ja

Eigenschaften

Zertifiziert nach NF 545

Wert

Nein

Eigenschaften

KIWA-Prüfsiegel

Wert

Ja

Eigenschaften

Gastec QA Prüfung

Wert

Nein

Eigenschaften

KOMO-Prüfsiegel

Wert

Nein

Eigenschaften

Gastec QA - AR 214 (H2)

Wert

Nein

Eigenschaften

Typenzulassung nach BBR/EKS

Wert

Nein

carbon footprint (A-C) CO2-Fußabdruck

1,1kgCO2e

Datenquelle

TM65
