Artikel: 4750108

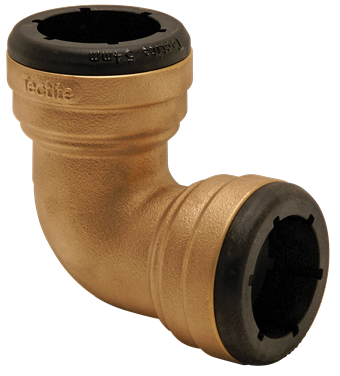

VSH Tectite Pro TX12 ist ein 90 Grad Winkel mit zwei Steckanschlüssen. Durch den Einsatz von VSH Tectite verwenden Sie eine erstklassige Steckverbindung mit einzigartiger Technologie. VSH Tectite bietet eine Rohrleitung, die für häusliche und leicht gewerbliche Anwendungen geeignet ist.
Trinkwasser
Heizung
Kühlung
Zweckbau
Kitemark
KIWA
Eigenschaften
Wert
Eigenschaften
d1
Wert
42,0
Eigenschaften
DN1
Wert
DN40
Eigenschaften
l1
Wert
85
Eigenschaften
z1
Wert
23
Eigenschaften
d2
Wert
42,0
Eigenschaften
DN2
Wert
DN40
Eigenschaften
l2
Wert
85
Eigenschaften
z2
Wert
23
Eigenschaften
Winkel
Wert
90
Farbe
rotguss
Materialien
Rotguss (EN CC499K)
Verarbeitung
Keine
Formen
Winkel (90º)
Verbindung
Stecken, stecken
Abdichtung
EPDM
Produktgruppe
Fittings (Demontierbar)
ETIM-Klasse
EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer
74122000
Marke
VSH
Serie
Tectite Pro
Produkttyp
TX12
UNSPS
40172801
SCIP
8078ea46-ded6-4488-8aee-1429ca03f1ed
Artikel
VSH Tectite Pro Winkel 90° i/i 42
Artikelnummer mit GTIN
4750108 (05022050006387)
Produktnummer mit GTIN
45532 (05022050554123)
Hersteller
Aalberts integrated piping systems Ltd (Pegler)
Vorgänger
T09042Artikelgruppe
TX12 - VSH Tectite Pro Winkel 90° i/i (2 x Steck)
Abmessung
42
Gewicht
0,9 kg
L x B x H
120x70x120 mm
Verpackung
Beutel (1 stk)
Max. Betriebsdruck (bar)
16 bar
Min. Betriebstemperatur Medium
-24 °C
Max. Betriebstemperatur Medium
90 °C
Spitzentemperatur Medium
90 °C
Diagramm | jpg
Diagram
Installations- & Wartungsdokument | pdf
VSH Tectite installation instructions
Bild | png
TX12
Link zum Blatt | pdf
MSDS_VSH_Tectite Pro
Zertifikat | pdf
Pegler_BSI_All_Fittings_KM_15121
Zertifikat | pdf
Tectite Push KIWA
Zertifikat | pdf
VSH Tectite ACS
Zertifikat | pdf
VSH Tectite Classic & Pro WRAS
Zertifikat | pdf
VSH Tectite Classic and Pro DVGW
Diagramm | jpg
Tectite Pro 35-54 TX12
Eigenschaften
Wert
Eigenschaften
ETIM-Klasse
Eigenschaften
Werkstoff des Anschlusses 1
Wert
Bronze
Eigenschaften
Werkstoffgüte Anschluss 1
Wert
CuSn5Zn5Pb2
Eigenschaften
Oberflächenschutz Anschluss 1
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 1
Wert
unbehandelt
Eigenschaften
Werkstoff des Anschlusses 2
Wert
Bronze
Eigenschaften
Werkstoffgüte Anschluss 2
Wert
CuSn5Zn5Pb2
Eigenschaften
Oberflächenschutz Anschluss 2
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 2
Wert
unbehandelt
Eigenschaften
Form
Wert
Bogen
Eigenschaften
Ausführung
Wert
1-teilig
Eigenschaften
Winkel des Bogens
Wert
90°
Eigenschaften
Reduzierend
Wert
Nein
Eigenschaften
Exzentrisch
Wert
Nein
Eigenschaften
Systemgebunden
Wert
Nein
Eigenschaften
Nenndurchmesser Anschluss 1
Wert
DN 40
Eigenschaften
Rohraußendurchmesser Anschluss 1
Wert
42mm
Eigenschaften
Rohraußendurchmesser Anschluss 1 (imperial)
Wert
1,65"
Eigenschaften
Wanddicke Anschluss 1
Wert
1,8mm
Eigenschaften
Anschluss 1
Wert
Einsteck (Push-Fitting)
Eigenschaften
Nenndurchmesser Anschluss 2
Wert
DN 40
Eigenschaften
Rohraußendurchmesser Anschluss 2
Wert
42mm
Eigenschaften
Rohraußendurchmesser Anschluss 2 (imperial)
Wert
1,65"
Eigenschaften
Wanddicke Anschluss 2
Wert
1,8mm
Eigenschaften
Anschluss 2
Wert
Einsteck (Push-Fitting)
Eigenschaften
Hauptfarbe Fitting
Wert
Bronze
Eigenschaften
Druckstufe Flansch (PN)
Wert
PN 16
Eigenschaften
Material Dichtung
Wert
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Eigenschaften
Mit Stoßnocken
Wert
Ja
Eigenschaften
Zugfest
Wert
Ja
Eigenschaften
Länge
Wert
120mm
Eigenschaften
Länge Anschluss 1
Wert
85mm
Eigenschaften
Länge Anschluss 1 (imperial)
Wert
3,35"
Eigenschaften
Arbeitslänge Anschluss 1
Wert
23mm
Eigenschaften
Arbeitslänge Anschluss 1 (imperial)
Wert
0,91"
Eigenschaften
Länge Anschluss 2
Wert
85mm
Eigenschaften
Länge Anschluss 2 (imperial)
Wert
3,35"
Eigenschaften
Arbeitslänge Anschluss 2
Wert
23mm
Eigenschaften
Arbeitslänge Anschluss 2 (imperial)
Wert
0,91"
Eigenschaften
Mediumtemperatur (Dauerbetrieb)
Wert
-24°C - 90°C
Eigenschaften
Mediumtemperatur (Dauerbetrieb) (imperial)
Wert
-11,2°F - 194°F
Eigenschaften
Max. Arbeitsdruck bei 20 °C
Wert
16bar
Eigenschaften
Max. Arbeitsdruck bei 20 °C (imperial)
Wert
232,06psi
Eigenschaften
Mit thermischer Isolierung
Wert
Nein
Eigenschaften
Mit Dichtungsmaterial
Wert
Nein
Eigenschaften
Verschlossen
Wert
Nein
Eigenschaften
Mit Verbindungsanzeige
Wert
Nein
Eigenschaften
Mit Entleerungsventil
Wert
Nein
Eigenschaften
Mit Entlüfter
Wert
Nein
Eigenschaften
FM-Prüfung
Wert
Nein
Eigenschaften
LPCB-Prüfung
Wert
Nein
Eigenschaften
ULC-Qualitätskennzeichen
Wert
Nein
Eigenschaften
UL-Prüfung
Wert
Nein
Eigenschaften
DIN-CERTCO-Zertifikat
Wert
Nein
Eigenschaften
VdS-geprüft
Wert
Nein
Eigenschaften
Mit TÜV-Zulassung
Wert
Nein
Eigenschaften
DVGW-Siegel für Gas
Wert
Nein
Eigenschaften
DVGW-Siegel für Wasser
Wert
Nein
Eigenschaften
Zertifiziert nach NF 545
Wert
Nein
Eigenschaften
KIWA-Prüfsiegel
Wert
Ja
Eigenschaften
Gastec QA Prüfung
Wert
Nein
Eigenschaften
KOMO-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA - AR 214 (H2)
Wert
Nein
Eigenschaften
Typenzulassung nach BBR/EKS
Wert
Nein
carbon footprint (A-C) CO2-Fußabdruck
5,62kgCO2e
Datenquelle
TM65
