Artikel: 123460534

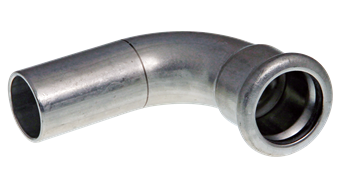

Bei VSH XPress R2411 handelt es sich um einen 90° Bogen aus Edelstahl mit einer Pressanschluss und einem Rohrende. Durch die Verwendung von VSH XPress in Ihrer Rohrleitungsinstallation können Sie schnell, einfach und sauber installieren. VSH XPress bietet ein komplettes Edelstahl Rohrleitungssystem, das für Heizung und Kühlung geeignet ist.
Heizung
Kühlung
Druckluft
Solarenergie
Zweckbau
Industrie
keine Zulassungen vorhanden
Eigenschaften
Wert
Eigenschaften
d1
Wert
108,0
Eigenschaften
DN1
Wert
DN100
Eigenschaften
l1
Wert
216
Eigenschaften
z1
Wert
139
Eigenschaften
d2
Wert
108,0
Eigenschaften
DN2
Wert
DN100
Eigenschaften
l2
Wert
238
Eigenschaften
z2
Wert
161
Eigenschaften
Radius
Wert
130
Eigenschaften
Winkel
Wert
90
Farbe
silber
Materialien
Edelstahl (Edelstahl 304 (1.4301))
Verarbeitung
Keine
Formen
Bogen (90º)
Verbindung
Press (M), Rohrende
Abdichtung
EPDM
Produktgruppe
Fittings
ETIM-Klasse
EC003024 Fitting mit 2 Anschlüssen
Intrastat-Nummer
73072980
Marke
VSH
Serie
XPress Edelstahl 304
Produkttyp
R2411
UNSPS
40172107
Artikel
VSH XPress 304 Bogen 90° FØ 108
Artikelnummer mit GTIN
123460534 (08711985538472)
Produktnummer mit GTIN
123460534 (08711985536270)
Hersteller
Aalberts integrated piping systems B.V. (VSH)
Artikelgruppe
R2411 - VSH XPress Edelstahl 304 Bogen 90° (Press x Rohrende)
Abmessung
108xØ108
Gewicht
2,08 kg
L x B x H
270x304x133 mm
Verpackung
Beutel (2 stk)
Max. Betriebsdruck (bar)
16 bar
Min. Betriebstemperatur Medium
-35 °C
Max. Betriebstemperatur Medium
135 °C
Spitzentemperatur Medium
150 °C
Eigenschaften
Wert
Eigenschaften
ETIM-Klasse
Eigenschaften
Werkstoff des Anschlusses 1
Wert
rostfreier Stahl
Eigenschaften
Werkstoffgüte Anschluss 1
Wert
Edelstahl 304 (1.4301)
Eigenschaften
Oberflächenschutz Anschluss 1
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 1
Wert
unbehandelt
Eigenschaften
Werkstoff des Anschlusses 2
Wert
rostfreier Stahl
Eigenschaften
Werkstoffgüte Anschluss 2
Wert
Edelstahl 304 (1.4301)
Eigenschaften
Oberflächenschutz Anschluss 2
Wert
unbehandelt
Eigenschaften
Oberflächenbehandlung Anschluss 2
Wert
unbehandelt
Eigenschaften
Form
Wert
Bogen
Eigenschaften
Ausführung
Wert
1-teilig
Eigenschaften
Winkel des Bogens
Wert
90°
Eigenschaften
Radius des Bogens
Wert
129,6mm
Eigenschaften
Radius des Bogens (imperial)
Wert
5,1"
Eigenschaften
Reduzierend
Wert
Nein
Eigenschaften
Exzentrisch
Wert
Nein
Eigenschaften
Systemgebunden
Wert
Ja
Eigenschaften
Nenndurchmesser Anschluss 1
Wert
DN 100
Eigenschaften
Rohraußendurchmesser Anschluss 1
Wert
108mm
Eigenschaften
Rohraußendurchmesser Anschluss 1 (imperial)
Wert
4,25"
Eigenschaften
Wanddicke Anschluss 1
Wert
2mm
Eigenschaften
Anschluss 1
Wert
Pressmuffe
Eigenschaften
Konturcode Verbindung 1
Wert
M
Eigenschaften
Nenndurchmesser Anschluss 2
Wert
DN 100
Eigenschaften
Rohraußendurchmesser Anschluss 2
Wert
108mm
Eigenschaften
Rohraußendurchmesser Anschluss 2 (imperial)
Wert
4,25"
Eigenschaften
Anschluss 2
Wert
Lötende
Eigenschaften
Hauptfarbe Fitting
Wert
grau
Eigenschaften
Druckstufe Flansch (PN)
Wert
PN 16
Eigenschaften
Material Dichtung
Wert
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Eigenschaften
Mit Stoßnocken
Wert
Ja
Eigenschaften
Länge
Wert
270mm
Eigenschaften
Länge Anschluss 1
Wert
216mm
Eigenschaften
Länge Anschluss 1 (imperial)
Wert
8,5"
Eigenschaften
Arbeitslänge Anschluss 1
Wert
139mm
Eigenschaften
Arbeitslänge Anschluss 1 (imperial)
Wert
5,47"
Eigenschaften
Länge Anschluss 2
Wert
238mm
Eigenschaften
Länge Anschluss 2 (imperial)
Wert
9,37"
Eigenschaften
Arbeitslänge Anschluss 2
Wert
161mm
Eigenschaften
Arbeitslänge Anschluss 2 (imperial)
Wert
6,34"
Eigenschaften
Mediumtemperatur (Dauerbetrieb)
Wert
-35°C - 135°C
Eigenschaften
Mediumtemperatur (Dauerbetrieb) (imperial)
Wert
-31°F - 275°F
Eigenschaften
Max. Arbeitsdruck bei 20 °C
Wert
16bar
Eigenschaften
Max. Arbeitsdruck bei 20 °C (imperial)
Wert
232,06psi
Eigenschaften
Mit thermischer Isolierung
Wert
Nein
Eigenschaften
Mit Dichtungsmaterial
Wert
Nein
Eigenschaften
Verschlossen
Wert
Nein
Eigenschaften
Mit Verbindungsanzeige
Wert
Nein
Eigenschaften
Mit Entleerungsventil
Wert
Nein
Eigenschaften
Mit Entlüfter
Wert
Nein
Eigenschaften
FM-Prüfung
Wert
Nein
Eigenschaften
LPCB-Prüfung
Wert
Nein
Eigenschaften
ULC-Qualitätskennzeichen
Wert
Nein
Eigenschaften
UL-Prüfung
Wert
Nein
Eigenschaften
VdS-geprüft
Wert
Nein
Eigenschaften
DVGW-Siegel für Gas
Wert
Nein
Eigenschaften
DVGW-Siegel für Wasser
Wert
Nein
Eigenschaften
KIWA-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA Prüfung
Wert
Nein
Eigenschaften
KOMO-Prüfsiegel
Wert
Nein
Eigenschaften
Gastec QA - AR 214 (H2)
Wert
Nein
carbon footprint (A-C) CO2-Fußabdruck
15,39kgCO2e
Datenquelle
TM65
